大连佐竹移动式搅拌机

大连佐竹移动式系列搅拌产品













DALIAN SATAKE PRODUCT GUIDE

更轻便的佐竹可移动式搅拌机，备有中速、高速。低速及可变速多种机型，满足您的不同需求！



机体采用新材料，使产品更加轻巧。

工程塑料齿轮，有效降低噪声，提高使用寿命。

采用新的加工技术，大幅降低成本。

先进的工艺设计，使轴的传动效率更高。

安装夹持方便。

免维护。直联电机及齿轮箱无需润滑，维护几乎为零。



标准配置搅拌罐

九种标准尺寸，提供20到200L的容量。

安装标准化的小脚轮，使搅拌罐更加轻便、安全。

选用SUS304及SUS316材料，满足不同要求。

标准设计专用容器盖，可供选择。

抛光处理，更加美观。

移动搅拌最佳解决方案——搅拌机支架

由于容器形状、结构或强度的限制，有时无法直接将搅拌机夹持安装在容器上边缘处（例如玻璃、搪瓷或塑料容器）。佐竹移动搅拌支架为您提供了最佳的解决安装。

特有结构设计，使支架便于组装或分解，方便携带使用。分解或组装只需一板扳手。

可单独订购，也可与搅拌机、搅拌罐配套订购。



510电动机直联高速型

应用于高速搅拌的场所，如密度差较大的非均相液体混合分散、粉末溶解、萃取分离、悬浮等。电机直联驱动，可提供970～1450RPM的搅拌转数。

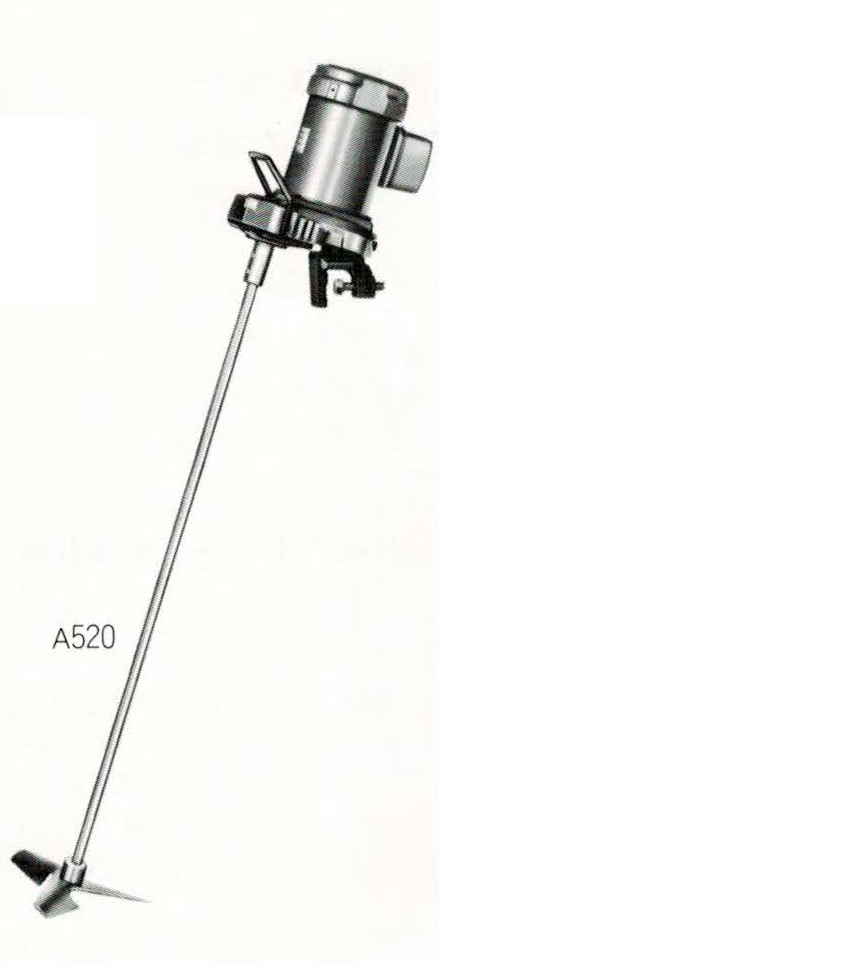

520N齿轮减速中速型

应用于中小容量低粘度介质搅拌的场所，为一般型搅拌混合的万能型搅拌机，应用的最多最广?？商峁?/span>200/240RPM（6极电机）和300/360RPM（4极电机）的搅拌转数。



540齿轮减速机低速型

应用于小容量高粘度介质搅拌的场所，提供100RPM的搅拌转数。



520V齿轮无极机械调速型

应用于中小容量介质搅拌需要调速的场所，提供0～420RPM的搅拌转数。



安装方式

安装偏心角为向右10-20°时，液体以对流为主，适用于普通搅拌场合。

在粘度较高的场合，可采用相反的安装角（向左10-20°），以使液体形成涡流。



520N系列可移动式搅拌机

表中尺寸A和F根据使用电机的类型，生产厂家等而有所不同。

估算重量包含电机，搅拌轴和叶轮。

搅拌轴和桨叶可提供304SS/316LSS及衬胶产品，具体材料选择请咨询。

表中搅拌容量按照液～液混合传热，搅拌时间20min计算得出。实际选择中根据搅拌目的、时间的不同而有所变化。

粘度的参数：20℃，水=10cp； 发电机油=100cp；蓖麻油=1000cp；加热器缸油=2500cp。



510系列可移动式搅拌机

表中A的尺寸仅供参考，根据电动机厂家的不同而有所不同。

表中叶轮是以S15型叶轮为准的叶轮尺寸，采用其它叶轮型式时会有所不同。

搅拌轴和桨叶可提供304SS/316LSS及衬胶产品，具体材料选择请咨询。



图中曲线数据仅供参考，当搅拌粘度大于1000cp，密度大于1200kg/m³时，搅拌强度要求特殊时请事先咨询。



520V系列可移动式搅拌机

备注：（1）标准转数为120～375RPM；实际输出转数以选用的减速电机为准，可能有变化，请咨询。

     （2）表中叶轮以FP叶轮为准，实际选用时根据搅拌要求的不同可能选用其它叶轮；此时D的数据可能发生变化，请咨询。



备注：搅拌机选用时，粘度很重要，以下的选定方法比较简单

20℃时，水=1cp，油灯=10cp 发电机油=100cp 蓖麻油=1000cp 加热汽缸油=2500cp



备注：尺寸以选用的电机为准，可能有变化，请面谈。



备注：搅拌机选用时，粘度很重要，以下的选定方法比较简单

20℃时，水=1cp，油灯=10cp 发电机油=100cp 蓖麻油=1000cp 加热汽缸油=2500cp



移动式搅拌机支架&搅拌罐

表中B为支架的升降行程。

前轮为φ×38聚氨酯轮两个；后轮为φ125×38橡胶轮一个，带有制动器。



ZT-150和ZT-200未安装把手。

除标准系列外，佐竹还可根据用户需求制作其他规格尺寸的罐类产品。



罐体底部有排料口时，小脚轮需要特殊定制。

脚轮可各方向自由移动，且装有制动器。



移动式搅拌器设备支架&搅拌罐

盖板的厚度A为1000mm以下时，1.5t；1000mm以上时，2.0t。



为夹套设计压力=1，ug/㎡G；设计温度=130℃的板厚。利用及温水时夹套内没有螺旋折流板。

盖板厚度=A为1000mm时1.5t；以上时，2.0t。



（）内重量为带夹套储罐的搅拌机支架的重量。
